Visio System per la Gestione delle Immagini di Produzione Cavi

WTM ha sviluppato un'applicazione specifica da installare su linee di nastratura per la visualizzazione della superficie di cavi nastrati e l'analisi del passo di nastratura in tempo reale, durante il funzionamento della macchina.

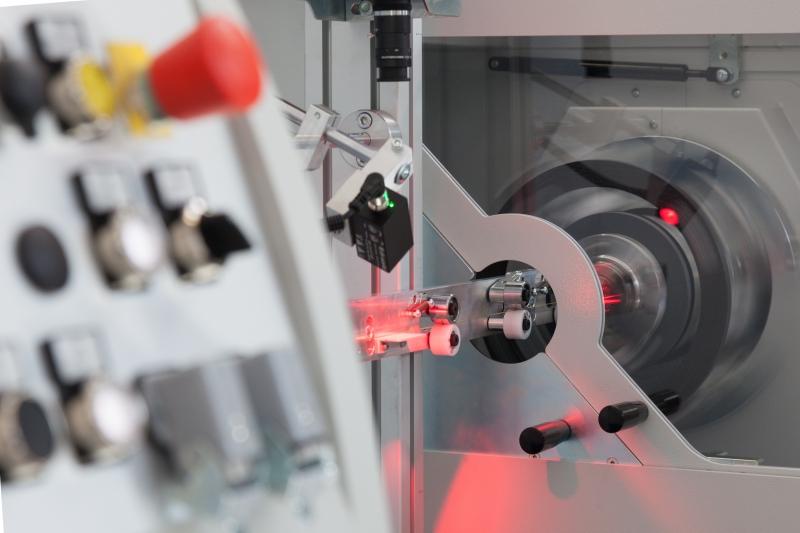

Un sensore a fotocellula, con cavo e riflettore, sincronizza il sistema di telecamere e cattura le immagini ad ogni rotazione su ciascuna testa di nastratura.

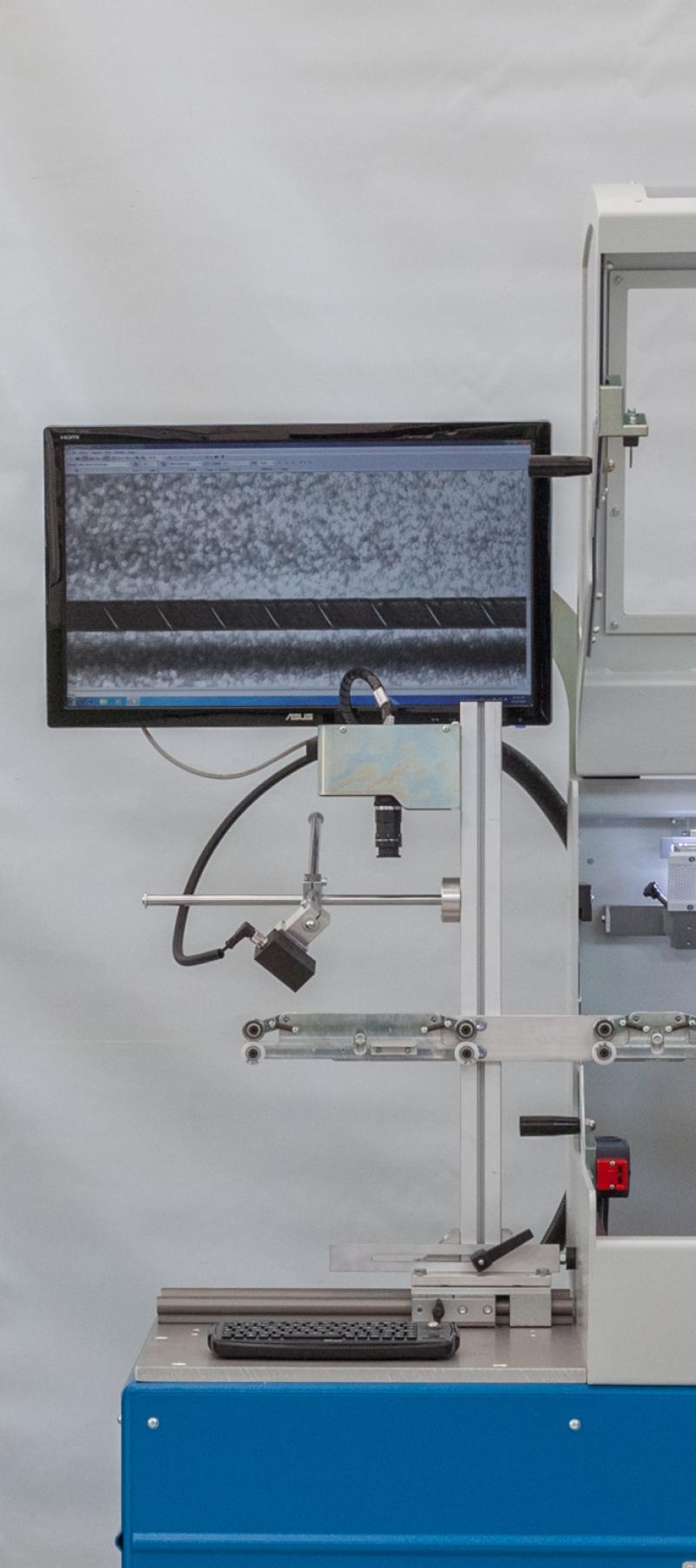

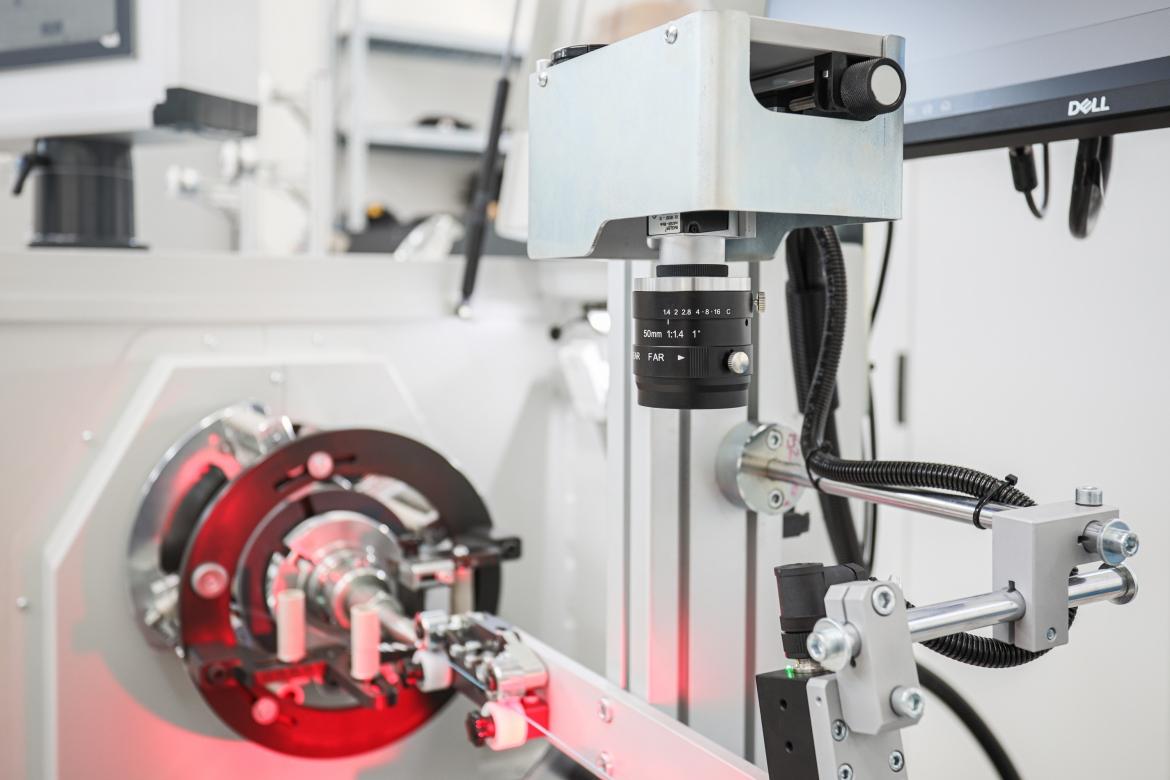

Questo sistema di visione elettronico è composto da:

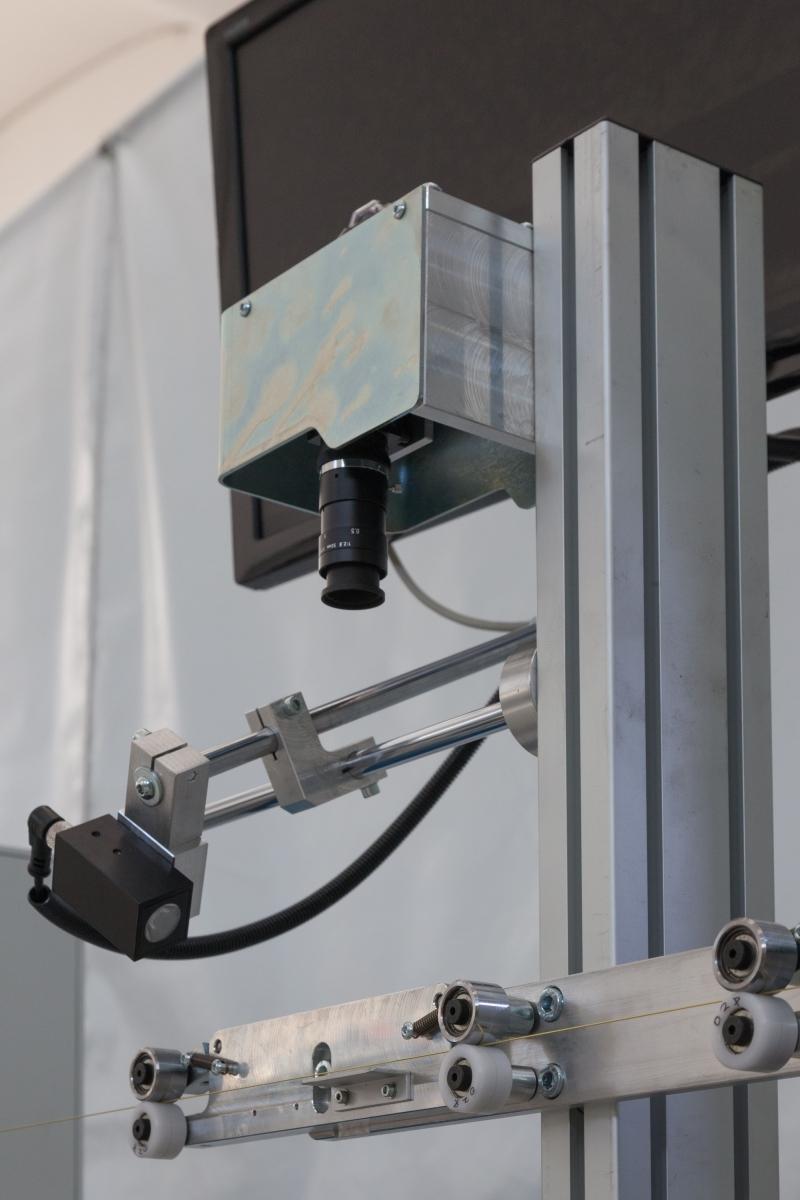

  • fotocamera ad alta risoluzione e ad alta velocità;
  • illuminatore;
  • software di controllo dedicato;

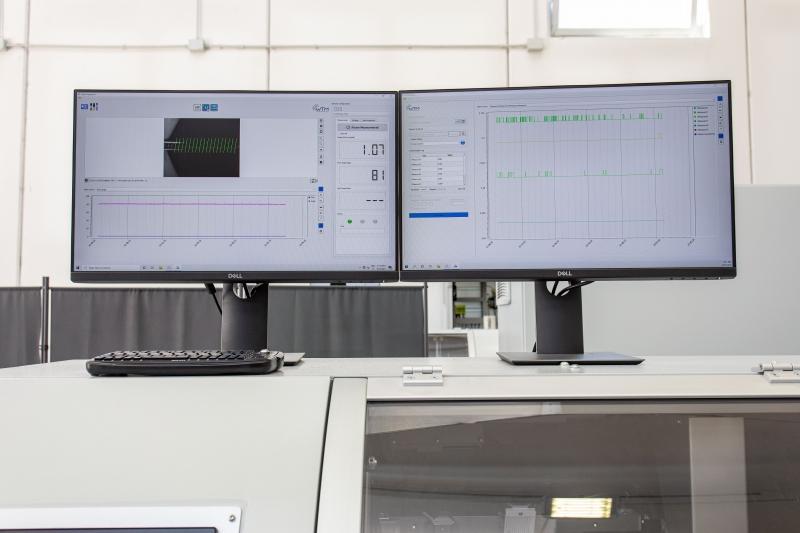

  • monitor per la visualizzazione delle immagini;
  • tastiera e mouse;
  • PC su rack industriale;
  • sistema di backup dell'UPS;
Le principali funzioni offerte dal Visio System WTM durante il processo di prouzione sono:

  1. Funzione di ingrandimento: il processo di nastratura viene ingrandito sul monitor durante il funzionamento della macchina, consentendo un migliore controllo visivo.

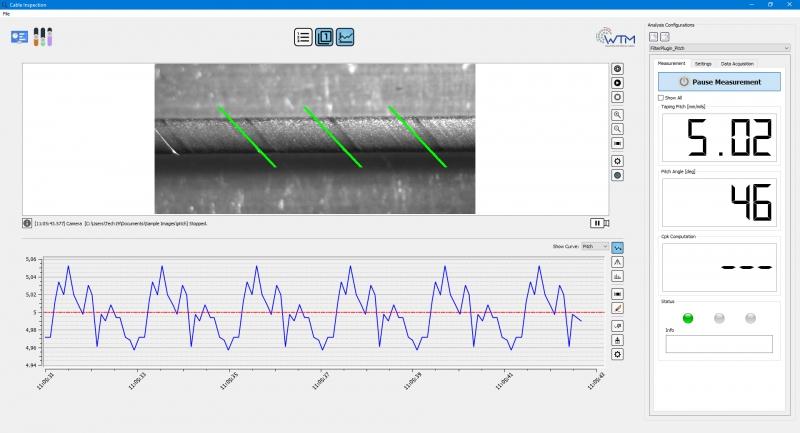

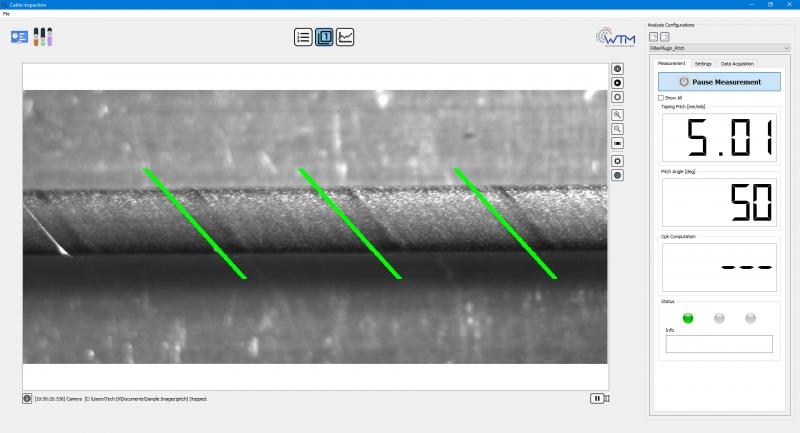

  2. Software di misurazione: il software specifico misura il passo di nastratura sul cavo durante la produzione e mostra sul monitor i dati e altri parametri, come l'angolo dei bordi del nastro e l'indice Cpk.
  3. Software SPC e FFT: tutti i dati sono registrati su file e possono essere elaborati a posteriori dal software di Data Analysis WTM, in grado di gestire tutti i principali indici di controllo statistico di processo e l'analisi FFT per cavi ad alta velocità.
In caso di misurazioni al di fuori del range di tolleranza definito, il sistema aziona un allarme: un semafo a tre colori viene utilizzato per dare un codice colore, a seconda del diverso tipo di segnale.

Le caratteristiche tecniche possono essere personalizzate sulla base delle specifiche esigenze di produzione del Cliente.
