Visio System software: misurazione e analisi SPC / FFT

Per ampliare le possibilità di verifica e supportare il controllo qualità su cavi ad alte prestazioni (cavi per trasmissione dati, cavi aeronautici, cavi coassiali, ecc.), WTM ha sviluppato uno specifico software di elaborazione e analisi del segnale completamente integrato nella macchina. Questo software è complementare al Visio system WTM, che in grado di raccogliere immagini del cavo per ogni rotazione della testa di nastratura.

WTM offre diversi pacchetti software:
  1. Software base con funzioni di ingrandimento e misurazione;
  2. Pacchetto software per analisi SPC (opzionale);
  3. Pacchetto software per analisi FFT (opzionale);
  4. Spettrogramma (opzione);
Il software base è fornito con il Visio system: l'operatore può usufruire della funzione di ingrandimento e delle funzioni di misurazione automatica.
Il pacchetto SPC permette di eseguire il Controllo Statistico di Processo e l'analisi sulle misure del passo di nastratura raccolte dal sistema. Si applica su cavi aeronautici e aerospaziali, cavi coassiali e dati, cavi di comando isolati in PTFE, poliimmide, poliestere, ecc.
Il pacchetto FFT implementa la Fast Fourier Transform sul data set raccolto dal Visio system e permette di effettuare l'analisi in frequenza sulle misure del passo di nastratura. Questa soluzione è consigliata per cavi dati ad alta frequenza (coassiali, bi-coassiali) schermati con nastro in rame argentato, nastro di alluminio-poliestere, ecc.

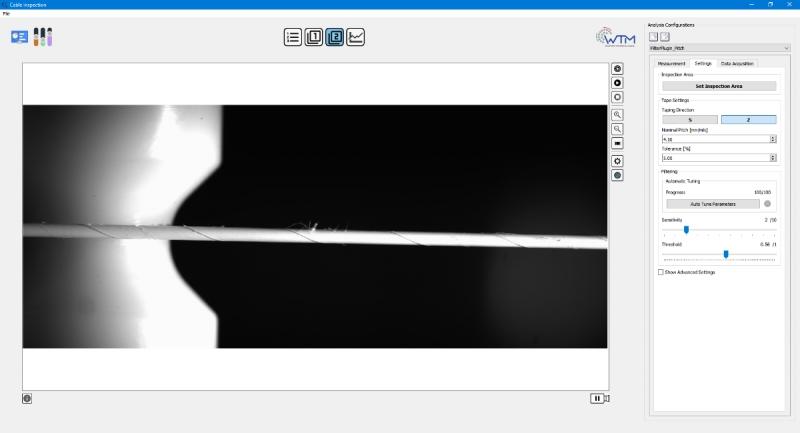

Funzione di ingrandimento
Viene utilizzata per controllare visivamente il processo di nastratura ingrandito sullo schermo, durante il processo di produzione. Come una lente d'ingrandimento con illuminazione speciale, consente una migliore rilevazione visiva dei difetti del cavo.

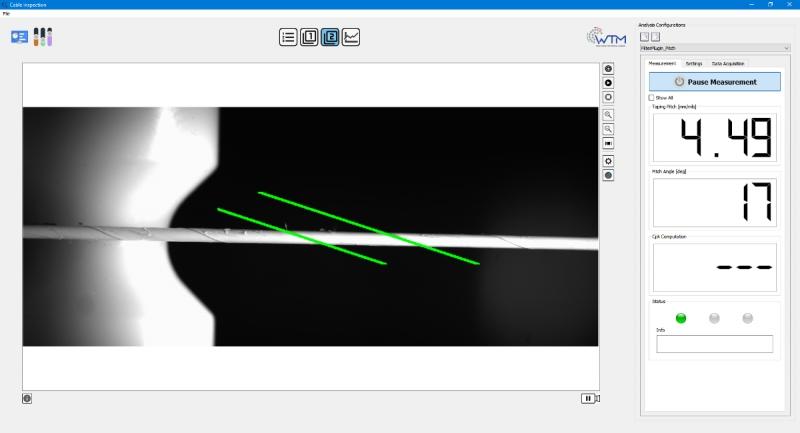

Funzione di misurazione
È complementare alla funzione di ingrandimento, viene utilizzata per la raccolta continua di dati multi-frame. La misura è gestita online su ogni passo di nastratura.

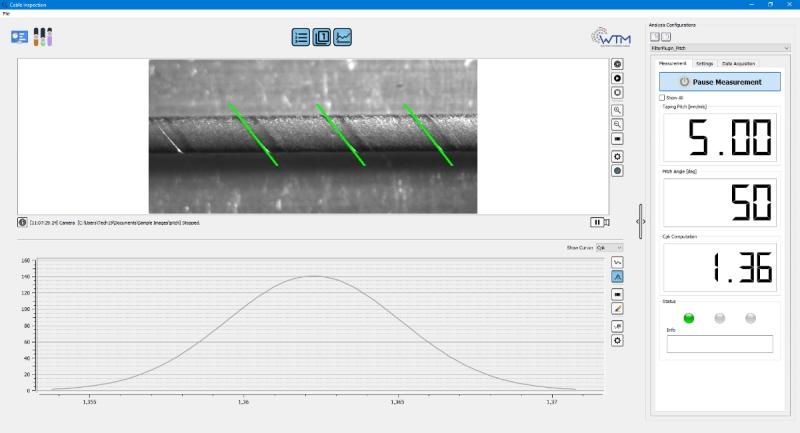

Pacchetto software SPC (opzionale)
Il pacchetto SPC aggiunge un monitor dati, che visualizza l'andamento dei dati delle misure acquisite.
Il sistema consente inoltre l'estrazione di informazioni statistiche dai dati in tempo reale, con possibilità di rappresentarle come curva gaussiana.
Inoltre, questo pacchetto software permette il calcolo dell'indice Cpk sulle misure raccolte e la sua ispezione per trend.

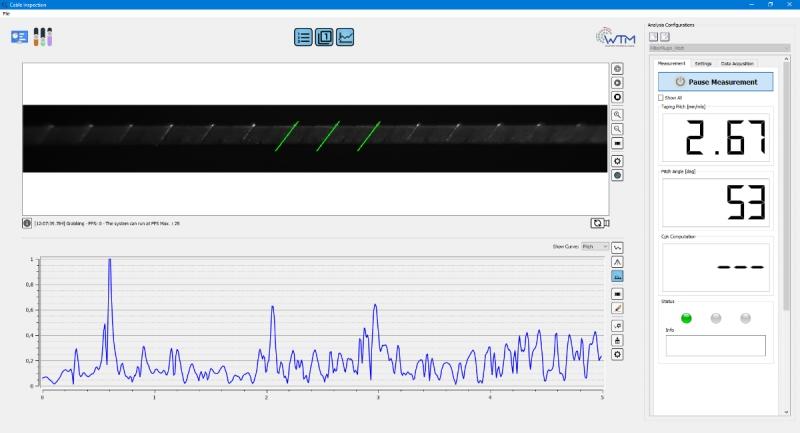

Pacchetto software FFT (opzionale)
Il pacchetto FFT implementa un grafico aggiuntivo che mostra la rappresentazione in frequenza del segnale.
Questo tipo di rappresentazione fornisce informazioni più dettagliate sul processo e può aiutare a identificare comportamenti anomali sull'impostazione della macchina o sulla selezione del prodotto (nuclei, cavi, nastri, ecc.).
I picchi della curva corrispondono a fenomeni periodici del segnale (ad esempio la perturbazione della rotazione di un motore o altro).
Consentendo la visualizzazione di picchi di frequenza imprevisti, questo grafico può essere utilizzato per identificare le risonanze meccaniche che possono essere responsabili dei guasti sulla frequenza elettrica dei segnali ad alta frequenza.

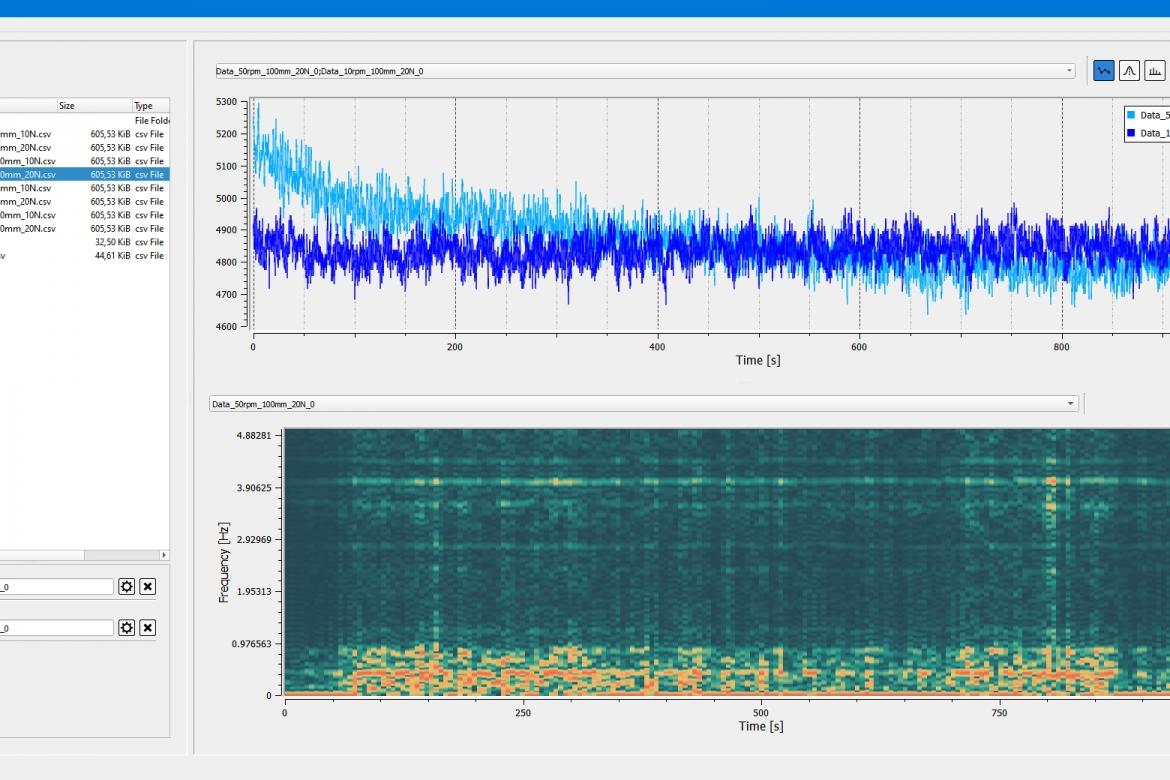

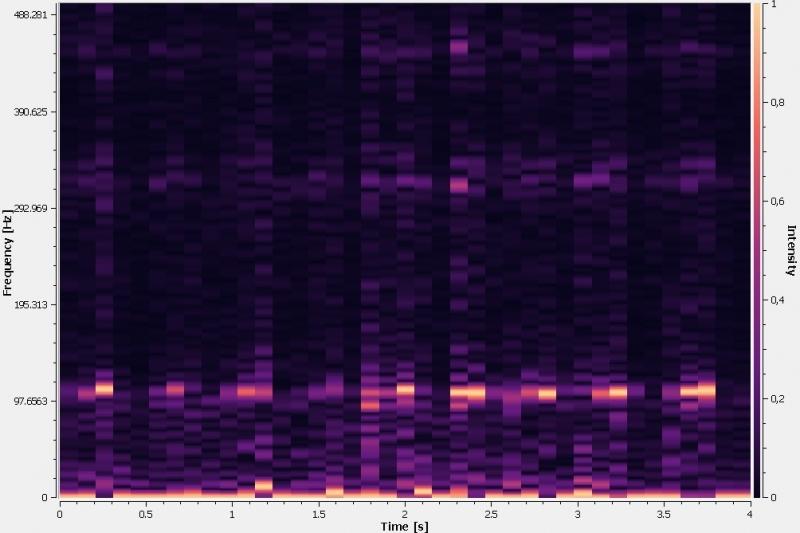

Spettrogramma (opzione)
Lo spettrogramma mostra l'andamento dell'analisi in frequenza nel tempo.
Questo grafico tridimensionale mostra:
  • il tempo sull'asse orizzontale;
  • la frequenza sull'asse verticale;
  • l'intensità come scala di colori con cui è dipinto il grafico;
Lo spettrogramma permette di analizzare il comportamento nel tempo dei fenomeni periodici evidenziati dall'analisi in frequenza, fornendo informazioni ancora più ricche sul segnale analizzato.

Le caratteristiche tecniche possono essere personalizzate in base alle specifiche esigenze produttive del Cliente.
